Im Schaltschrank installieren.
Dreiphasige Spannung und Strom aus den CT des Generators, bei Spannungen über 690 V aus dessen PT. Am Generator, am Motor oder an der Turbine wird nichts montiert.
SO FUNKTIONIERT ES
Aus Strom und Spannung
des Generators selbst gelesen.
Fehler im Generator und mechanische Zustände im Antriebsstrang verändern Strom und Spannung an dessen Klemmen. e-PCM misst diese Signale im Schaltschrank und vergleicht sie mit dem Modell, das es für diesen Generator gelernt hat.
Den Generator lernen.
e-PCM erstellt für die Maschine ein Modell aus ihrem eigenen elektrischen Verhalten über ihre Betriebsbedingungen. Der Vergleich ähnlicher Einheiten in einer Flotte liefert zusätzlichen Kontext.
Beobachten und melden.
Anhaltende Abweichungen werden je Fehlerkategorie gemeldet, mit dem, was zu prüfen ist. Die Ergebnisse erscheinen auf der Einheit und gehen an Anlagensysteme. In OmniSight bereitet Artesis Insight KI sie auf.
WELCHE GENERATOREN
Die Eignung hängt von der
Maschinenfamilie ab.
Synchron-, Asynchron- und DFIG-Generatoren zeigen an ihren Klemmen unterschiedliche Signaturen. Hier bringt e-PCM am meisten, und hier ist es nicht anwendbar.
Wasserkraftgeneratoren
Schenkelpolgeneratoren mit direkter Netzanbindung. Exzentrizität, Stator und Erregungsverhalten. Befunde werden mit Betriebsdaten abgeglichen, weil hydraulische Effekte einigen Rotormustern ähneln können.
Diesel- und Gasaggregate
Dauer- und Bereitschaftsbetrieb. Generatorzustand sowie Effekte der Antriebsmaschine, die sich im Generatorstrom zeigen, aus einer einzigen Messung. Diese Maschinen haben oft kaum andere Überwachung.
Windkraftanlagen (DFIG)
Statorzustand des Generators an den Netzklemmen. Mit einer Drehzahlreferenz vom Encoder werden auch Getriebe und Lager überwacht.
Dampf- und Gasturbinengeneratoren
Generatorzustand und mechanische Fehler wie Unwucht und Fluchtungsfehler. Das Turbinendrehmoment ist gleichmäßig, daher sind Fehler der Antriebsmaschine schwerer zuzuordnen.
WINDKRAFTANLAGEN · DFIG
Generator, Getriebe und Lager.
Aus dem Schaltschrank gelesen.

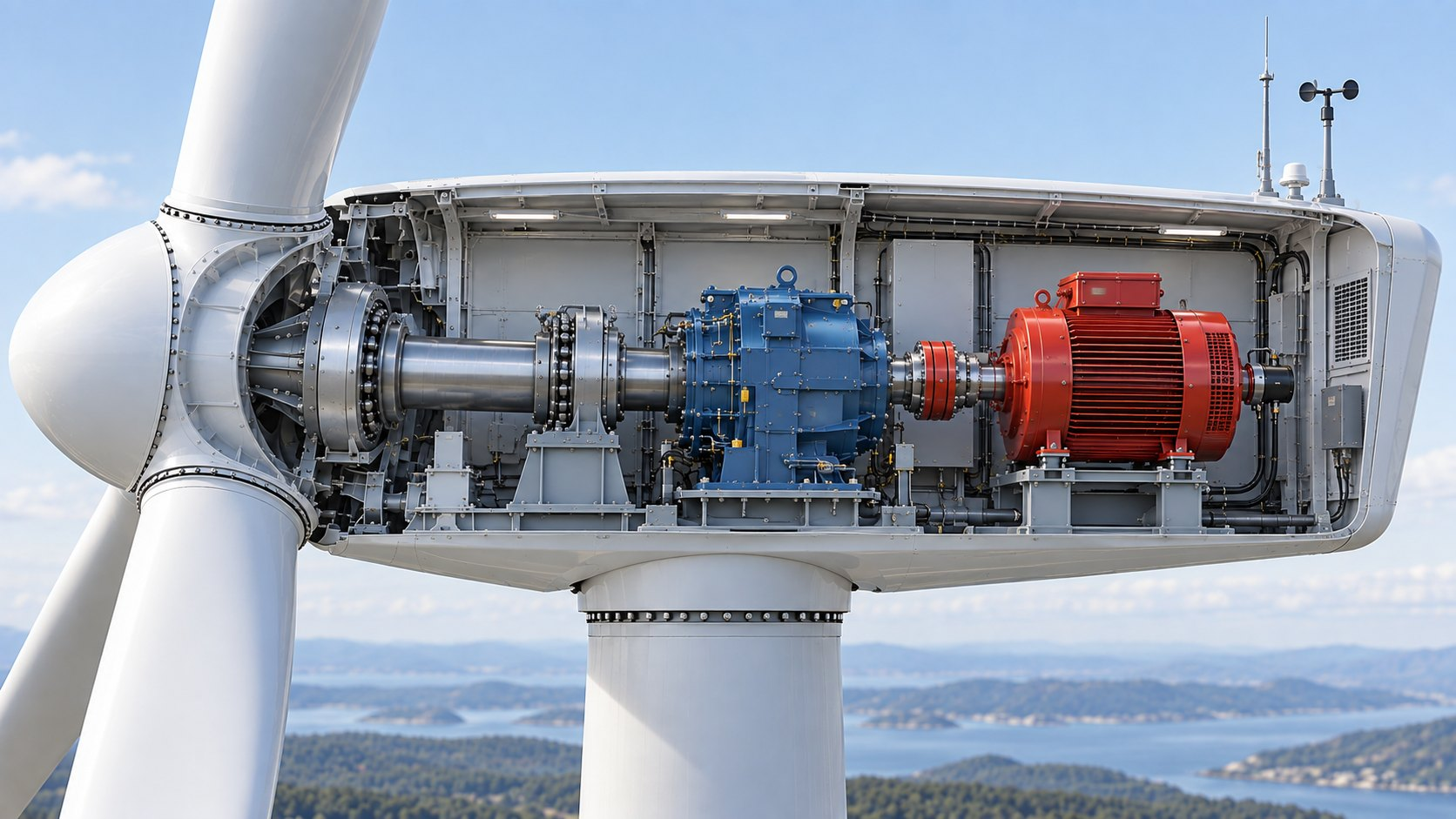

Bei DFIG-Windkraftanlagen misst e-PCM im Schaltschrank der Anlage, ohne zusätzliche Sensoren an Generator oder Getriebe. Der Encoder der Anlage liefert die Drehzahlreferenz für die Analyse von Getriebe und Lagern. Wählen Sie eine Komponente, um zu sehen, was e-PCM meldet.
ABGEDECKT
Generator
Statorzustand mit identifizierter betroffener Phase, Rotorhinweise sowie Ausgangsleistung und Netzqualität des Generators an den Klemmen.
PRÜFENStatorwicklung und Verbindungen an der markierten Phase.
ABGEDECKT
Getriebe
Zahneingriffsmuster im Generatorstrom, eingeordnet anhand der Wellendrehzahl vom Encoder.
PRÜFENZahneingriff und Getriebelager.
ABGEDECKT
Lager
Sich entwickelnde Schäden an Haupt-, Getriebe- und Generatorlagern, eingeordnet anhand der Wellendrehzahl. Ist die Lagergeometrie bekannt, benennt es das betroffene Lager.
PRÜFENDas markierte Lager, Schmierung und Montage.
ABGEDECKT
Welle und Kupplung
Unwucht, Fluchtungsfehler und Kupplungszustand im Antriebsstrang.
PRÜFENWellenausrichtung, Kupplung und Befestigungsschrauben.
EINGANG, NICHT ÜBERWACHT
Encoder
Der Encoder der Anlage liefert e-PCM die Wellendrehzahl. Erst diese Drehzahl ermöglicht die Zuordnung von Getriebe- und Lagermustern.
EINRICHTUNGEncodersignal an die e-PCM-Einheit im Schaltschrank angeschlossen.
NICHT ABGEDECKT
Rotorblätter, Pitch und Yaw
Zustände von Rotorblättern, Pitch und Yaw werden von e-PCM nicht abgedeckt.
STATTDESSENNutzen Sie die eigene Überwachung der Anlage für Rotorblätter, Pitch und Yaw.
WAS ES FINDET
Fehlerkategorien,
mit dem, was zu prüfen ist.
Befunde werden nach Kategorie gemeldet. Die empfohlene Prüfung bestätigt die Ursache an der Maschine.
MECHANIK
Unwucht, Ausrichtung, Lockerung.
Unwucht, Fluchtungsfehler, lockeres Fundament und lockere Bauteile, Kupplung. Die Prüfung von Wuchtung, Ausrichtung, Schrauben und Fußverspannung bestätigt die Ursache.
LAGER
Lager und Getriebe.
Sich entwickelnde Lagerschäden, eingeordnet anhand der Wellendrehzahl und, falls bekannt, der Lagergeometrie. Bei Windkraftanlagen erweitert eine Drehzahlreferenz vom Encoder dies auf das Getriebe.
STATOR
Statorhinweis und Phase.
Stromasymmetrie, beurteilt im Verhältnis zur Spannungsasymmetrie, und statorbezogene Muster im Spektrum, mit identifizierter betroffener Phase. Die Prüfung bestätigt die konkrete Ursache.
ROTOR
Rotor und Exzentrizität.
Hinweis der Kategorie Rotor, vereinbar mit Exzentrizität, durch Betriebsdaten bestätigt, besonders bei Wasserkraftgeneratoren. Rotorstabmuster bei Asynchron- und DFIG-Generatoren.
ERREGUNG
Erregung und Spannungsverhalten.
Erregungsverlust, abnormaler Leistungsfaktor oder Blindleistung bei konstanter Last sowie Spannungs- und Blindleistungsschwingungen.
LEISTUNG
Netzqualität und Ausgangsleistung.
Spannungs- und Stromunsymmetrie, harmonische Verzerrung, Wirk- und Blindleistung, Leistungsfaktor und Frequenz.
IM EINSATZ
Ein 350-kW-Dieselgenerator.
Ein Alarm, auf den niemand reagierte.

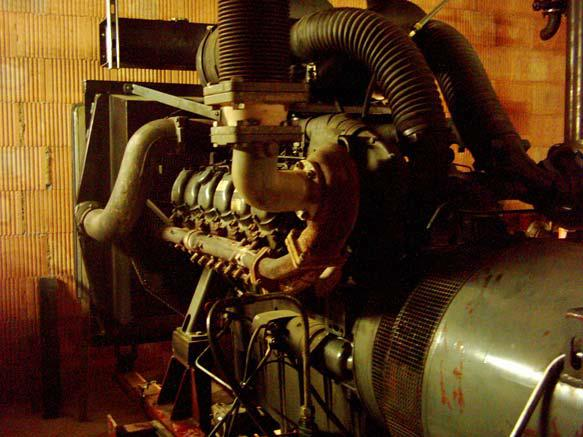

Ein 350-kW-Dieselgenerator mit 380 V und 1500 U/min auf einem Bauernhof in Deutschland wurde zusätzlich zu seinem bestehenden Überwachungssystem mit Artesis-Überwachung ausgestattet. Kurz nach der Lernphase begannen seine mechanischen und elektrischen Parameter zu steigen.
ALARM → WAS PASSIERTE

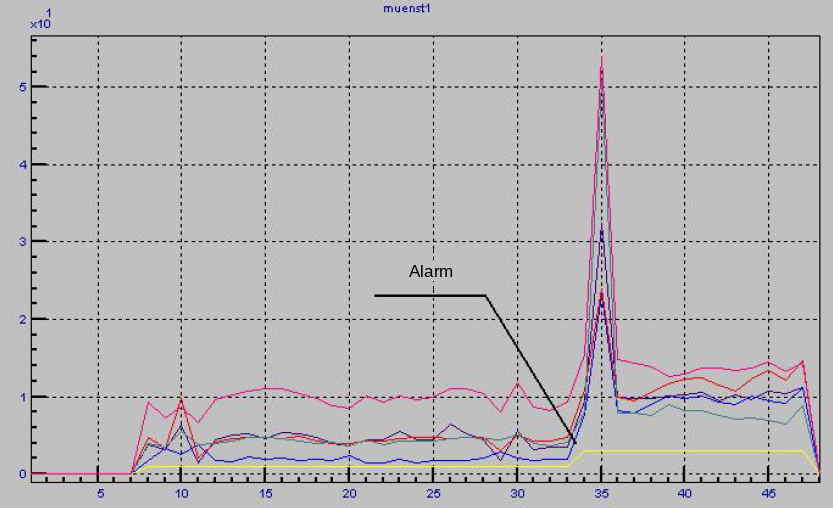

Die mechanischen Parameter lösten einen Alarm aus und eskalierten dann auf die Prüfstufe. Der Bericht verwies auf die Familie aus Unwucht, Exzentrizität und Kupplung.

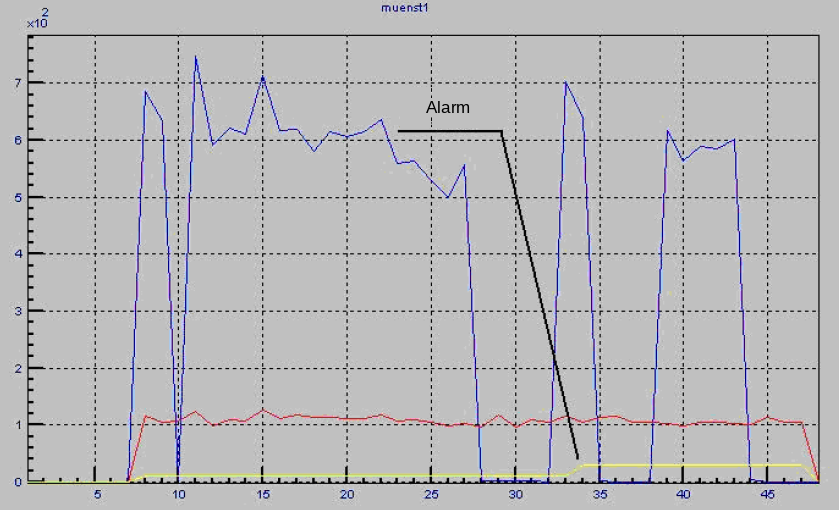

Die elektrischen Parameter veränderten sich gleichzeitig und bestätigten einen sich entwickelnden Fehler.
Das bestehende Überwachungssystem des Generators gab keine Warnung, sodass der Generator in Betrieb blieb.
Der Generator fiel aus. Die Untersuchung ergab eine Unwucht, die sich bis zum Kontakt zwischen Rotor und Stator entwickelt hatte.
Gezeigt als Aufzeichnung dessen, was die elektrische Signatur enthielt. Auf den Alarm wurde nicht reagiert.
MEHR AUS DEM EINSATZ
MECHANIK · TURBOGENERATOR
95-MW-Dampfturbinengenerator.
Durch Orbitdiagramme bestätigt.

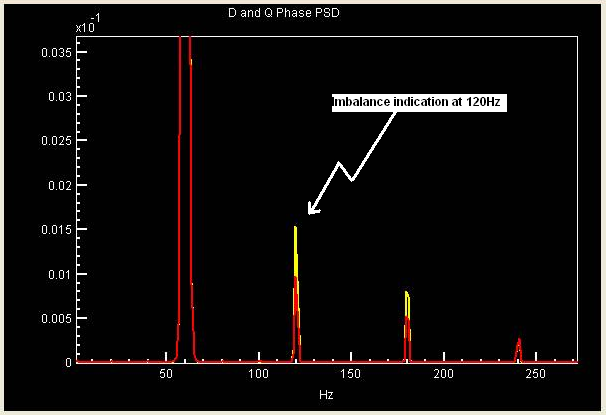

In einem Kraftwerk, das ein US-Stahlwerk versorgt, zeigte das Spektrum eines 95-MW-Dampfturbinengenerators einen erhöhten Peak bei doppelter Drehzahl, einen Hinweis auf Unwucht und Fluchtungsfehler. Die Orbitdiagramme der Wegaufnehmer am freien Generatorlager zeigten denselben Zustand.
WASSERKRAFT · FLOTTENVERGLEICH
Sechs Wasserkrafteinheiten,
nebeneinander verglichen.

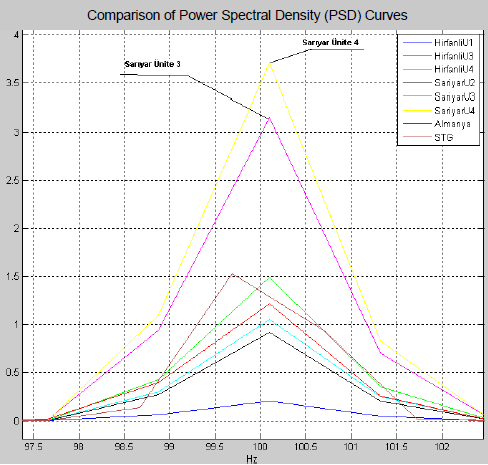

Sechs Generatoren in zwei Wasserkraftwerken in der Türkei wurden gemeinsam bewertet. Fünf waren in gutem Zustand. Einer zeigte Muster eines lockeren Fundaments, zwei zeigten statorbezogene Muster unterhalb der Alarmschwelle, markiert für die Trendbeobachtung.
Falldaten aus Artesis-Installationen. Befunde werden nach Kategorie gezeigt, so wie e-PCM sie meldet. Das Wasserkraftbeispiel ist eine Flottenbewertung, kein bestätigter Befund an der Maschine.
VOR DER INSTALLATION
Anforderungen
und Grenzen.
Was eine Installation braucht und wo die Generatorüberwachung an den Klemmen endet.
WAS SIE VOR ORT BRAUCHEN
- Dreiphasige Spannung und Strom am Generatorschaltschrank: Strom über CT, Spannung direkt bis 690 V oder darüber über PT.
- Steuerspannung für die Einheit: 100 bis 240 V AC oder DC.
- Typenschilddaten und Maschinenfamilie: Synchron, Asynchron oder DFIG.
- Für die Überwachung von Windgetriebe und Lagern: eine Drehzahlreferenz vom Encoder.
- Für OmniSight und die Anbindung an Anlagensysteme: eine Netzwerkverbindung.
- Eine Lernphase in den normalen Betriebsbedingungen des Generators, bevor Befunde gemeldet werden.
WAS ES NICHT LEISTET
- Isolationsalterung: Nutzen Sie Offline-IR-, Tan-Delta- oder TE-Prüfungen.
- Teilentladung: Nutzen Sie Online- oder Offline-TE-Überwachung.
- Blechpaketschlüsse: Nutzen Sie Thermografie oder Eisenverlustprüfung.
- Frühe Schlüsse in der Feldwicklung: Nutzen Sie Flusssonden oder Erregerstrommessung.
- Zustände von Rotorblättern und Yaw werden nicht abgedeckt.
- Es meldet Fehlerkategorien, keine Schweregradskala.
e-PCM UND e-MCM
e-PCM für Generatoren. e-MCM für Motoren.
Jedes Produkt hat seine eigene Analyse, entwickelt für seine Maschine. Überwachen Sie Ihre Generatoren mit e-PCM und Ihre motorbetriebenen Anlagen mit e-MCM, und sehen Sie beides in OmniSight.
e-PCM · GENERATORÜBERWACHUNG
Beginnen Sie mit den Generatoren,
auf die Sie sich verlassen.
Nennen Sie uns Maschinenfamilie, Leistung und Betriebsart. Wir prüfen, was e-PCM daran sehen kann und was eine Installation braucht.
